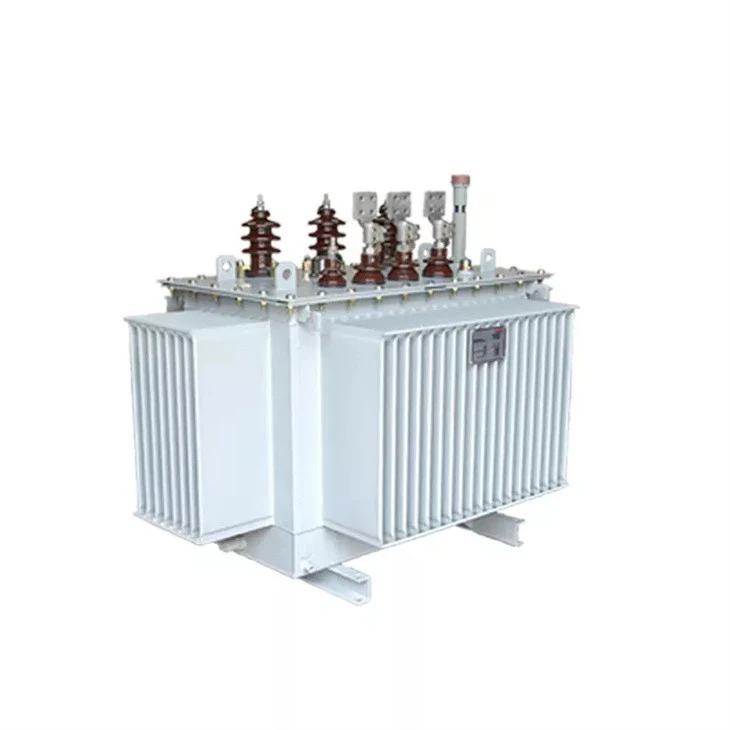

KVA 400kVA หม้อแปลงไฟฟ้าแบบติดตั้งบนเสา

ส่วนประกอบของหม้อแปลงประกอบด้วยตัวเครื่อง (แกน, ขดลวด, ฉนวน, ตัวนำ), น้ำมันหม้อแปลง, ถังน้ำมันและอุปกรณ์ระบายความร้อน, อุปกรณ์ควบคุมแรงดันไฟฟ้า, อุปกรณ์ป้องกัน (ตัวดูดซับความชื้น, รีเลย์นิรภัยช่องแก๊ส, รีเลย์แก๊ส, ตู้เก็บน้ำมันและอุปกรณ์วัดอุณหภูมิ, ฯลฯ) และช่องเสียบเอาต์พุต

ในรูปแบบพื้นฐานที่สุด หม้อแปลงประกอบด้วยขดลวดสองชุดที่มีสายไฟพันรอบตัวและถ่วงน้ำหนักซึ่งกันและกัน เมื่อกระแสสลับ (ของความถี่ที่ทราบ) ไหลในขดลวดชุดหนึ่ง แรงดันไฟฟ้ากระแสสลับของความถี่เดียวกันจะถูกเหนี่ยวนำในขดลวดอีกชุดหนึ่ง และขนาดของแรงดันไฟฟ้าเหนี่ยวนำจะขึ้นอยู่กับระดับของการมีเพศสัมพันธ์แม่เหล็กและการพันของ สอง. ขดลวด.

โดยทั่วไปแล้วขดลวดที่ต่อกับไฟฟ้ากระแสสลับเรียกว่าขดลวดปฐมภูมิ แรงดันไฟฟ้าคร่อมขดลวดนี้เรียกว่าแรงดันไฟฟ้าปฐมภูมิ แรงดันไฟฟ้าเหนี่ยวนำในขดลวดทุติยภูมิสามารถสูงหรือต่ำกว่าแรงดันไฟฟ้าปฐมภูมิ ซึ่งกำหนดโดยอัตราส่วนรอบระหว่างขดลวดปฐมภูมิและทุติยภูมิ ดังนั้นหม้อแปลงจึงแบ่งออกเป็นสองประเภท: หม้อแปลงแบบขั้นบันไดและหม้อแปลงแบบขั้นบันได

จัดอันดับความจุ	อัตราส่วนแรงดันไฟฟ้า	กลุ่มเวกเตอร์	ไม่มีการสูญเสียโหลด (กิโลวัตต์)	ความต้านทาน
30kva	380V/3KV/6KV/11KV/33KV	Dyn11/Yd11/Yyno	0.1	4 เปอร์เซ็นต์
50kva	380V/3KV/6KV/11KV/33KV	Dyn11/Yd11/Yyno	0.13	4 เปอร์เซ็นต์
100kva	380V/3KV/6KV/11KV/33KV	Dyn11/Yd11/Yyno	0.2	4 เปอร์เซ็นต์
200kva	380V/3KV/6KV/11KV/33KV	Dyn11/Yd11/Yyno	0.34	4 เปอร์เซ็นต์
315kva	380V/3KV/6KV/11KV/33KV	Dyn11/Yd11/Yyno	0.42	4 เปอร์เซ็นต์
500kva	380V/3KV/6KV/11KV/33KV	Dyn11/Yd11/Yyno	0.6	4 เปอร์เซ็นต์
1000kva	380V/3KV/6KV/11KV/33KV	Dyn11/Yd11/Yyno	1.15	4.5 เปอร์เซ็นต์
1250kva	6kv/11kv/33kv	Dyn11/Yd11/Yyno		4.5 เปอร์เซ็นต์
